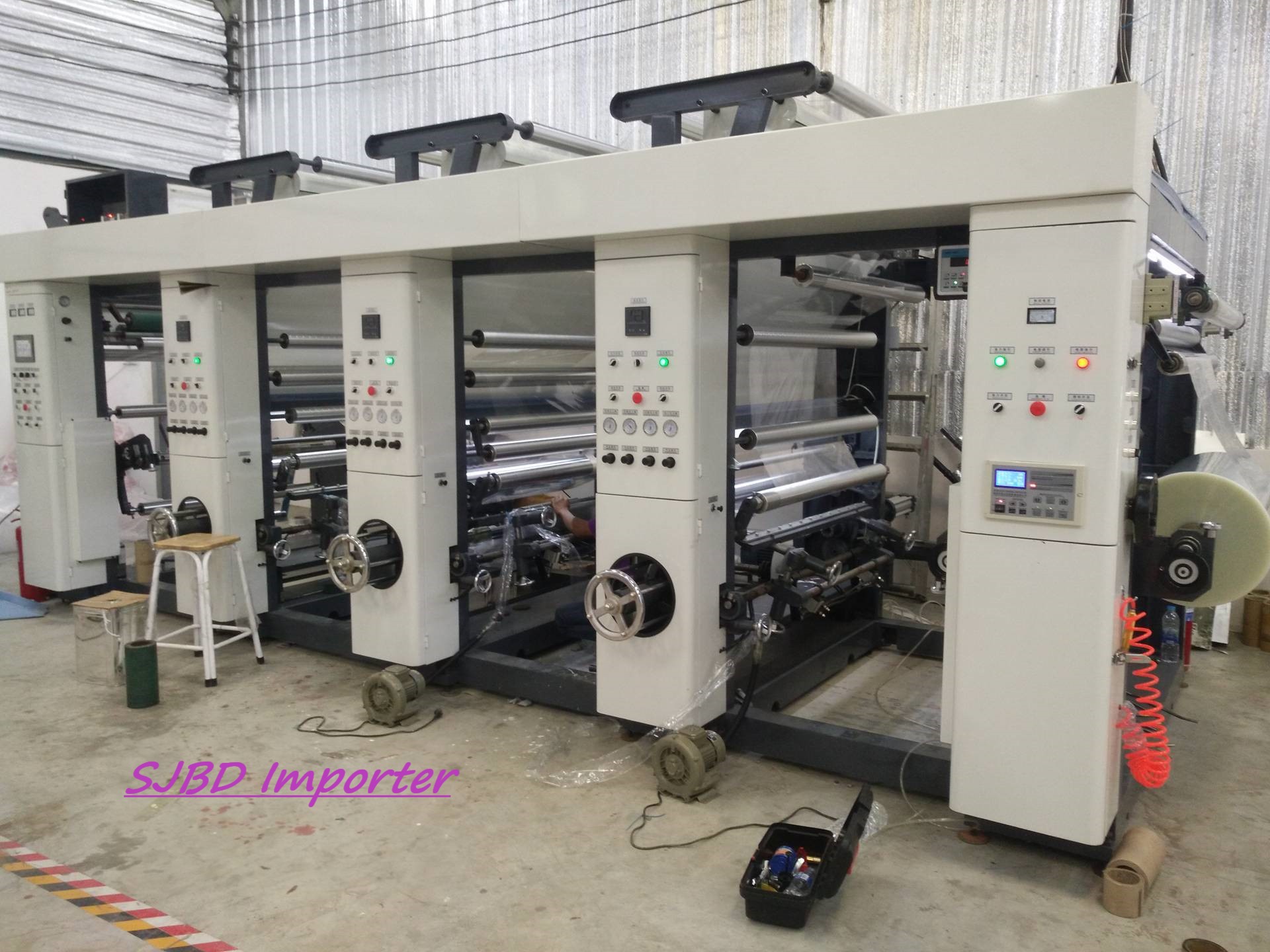

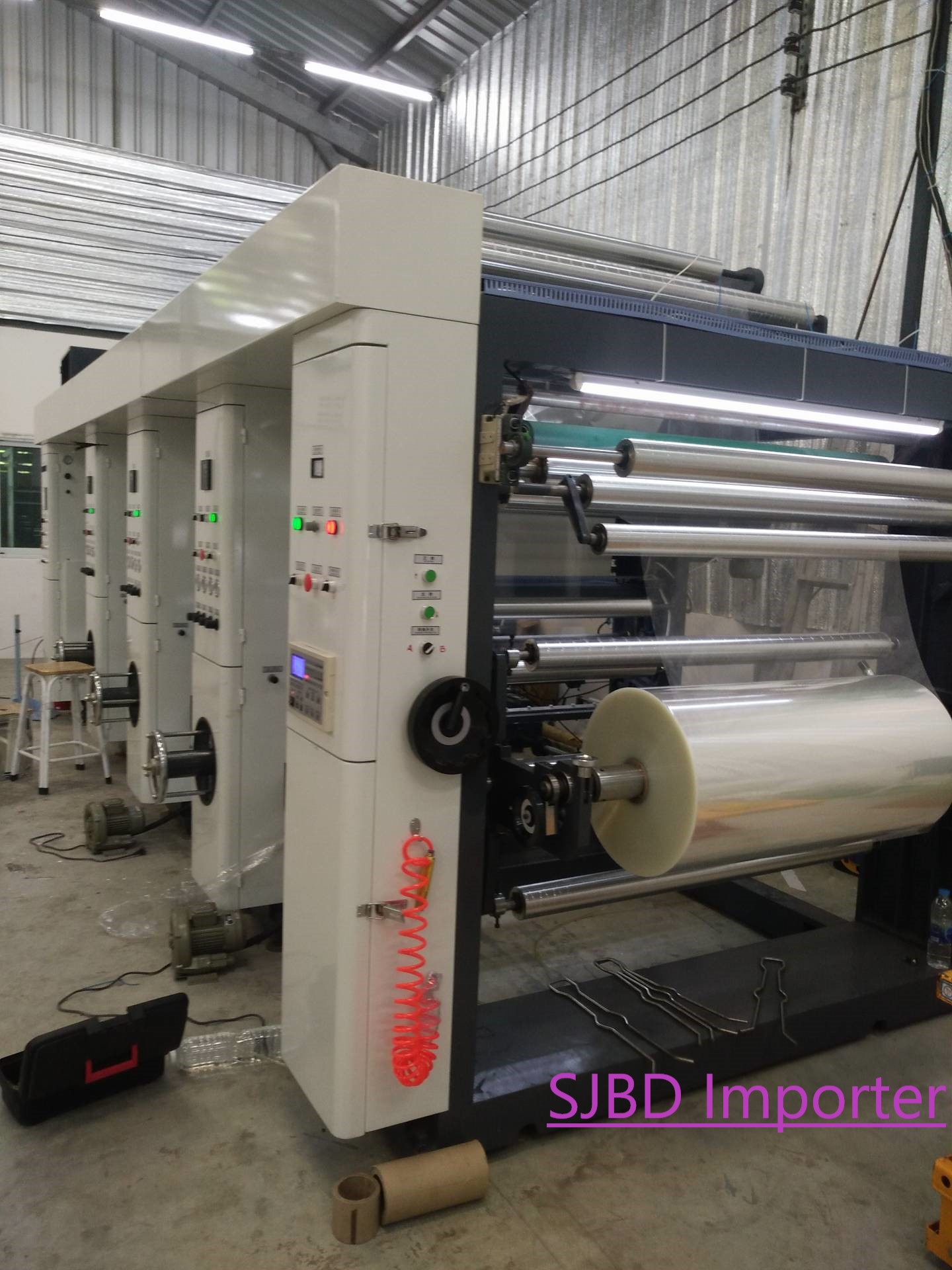

3 colors printer



เครื่องพิมพ์ 3 สี

ข้อมูลหลัก

การพิมพ์: 3สี 6โครงสร้าง พิมพ์ด้านหน้าก่อนค่อยพิมพ์ข้างหลัง

ความกว้างการพิมพ์:800mm

ความเร็วเครื่อง:110mm/นาที

ความเร็วในการพิมพ์:80m/นาที

เส้นผ่าศูนย์กลางบล๊อค: Φ110mm/~Φ 350mm

ความแม่นยำ: แนวตั้ง≤±0.15 (Manual)

                    : ตามแนวนอน≤±0.15 (Manual)

เส้นผ่าศูนย์กลางปล่อยม้วน: 700mm

เส้นผ่าศูนย์กลางการเก็บม้วน:700mm

แกนกระดาษ : Φ 76mm (3นิ้ว)

วิธีทำความร้อน: ระบบไฟฟ้า

ความดันลม:0.8 MPa

มอเตอร์หลัก:อินเวอร์เตอร์ควบคุมมอร์เตอร์

ใช้กำลังไฟ:33KW

น้ำหนักเครื่องรวม:3ตัน

มิติโดยรวม:7500*2400*2400mmยาว*กว้าง*สูง

วัสดุสำหรับการพิมพ์

OPP: 15~60µm        BOPP: 15~60µm

PET: 12~60µm        CPP: 15~60µm

PE: 30-100 µm          NY: 15~50µm

PVC: 15~60µm

และวัสดุหรือฟิล์มอื่นๆคุณสมบัติการพิมพ์ที่คล้ายกันดังกล่าวข้างต้น

ส่วนประกอบหลัก

ตัวปล่อยม้วน แบบ แขนเดี่ยว

ส่วนของการปล่อยม้วน

-แขนเดี่ยว เบรคไฟฟ้าควบคุม

-การปล่อยม้วนควบคุมโดยอัติโนมัติผ่านโหลดเซลล์

-ไกด์ไฟฟ้า โซโวอร์ ด้านล่าง

รายละเอียด

ขนาดของม้วนปล่อย:700mm

ความกว้างของเพลาใสบล็อค:830mm

การปรับซ้ายขวา: ± 20mm

เบรคไฟฟ้า(1ชุด):50N.M

โหลดเซลล์: 1ชุด

เพลาแอร์ชาร์ป1ชุด: 3 นิ้ว

ส่วนของการดึงม้วนฟิมล์

โครงสร้าง

-ลูกกลิ้งคู่ประกอบด้วยลูกกลิ้งเหล็กและลูกกลิ้งยาง

-การรักษาความตึงในการดึงมีครัชไฟฟ้าในการบังคับ

-ระบบการบีบอัดลูกกลิ้ง ใช้ลมในการบังคับ

รายละเอียด

-เส้นผ่าศูนย์กลางของลูกกลิ้งเหล็ก·: Φ112mm ชุปโครเมียม

-เส้นผ่าศูนย์กลางของลูกกลิ้งยาง: Φ100mm

-แรงกดลูกกลิ้งสูงสุด:350Kg

ส่วนของการพิมพ์

โครงสร้างของการพิมพ์

-ระบบลูกปืนนส่งผ่านเข้าไปในเพลาโดยตรง ลูกยางกดบล็อคใช้ลูกปืนง่ายต่อการเปลี่ยนลูกยาง

-ลูกยางกดบล็อคเป็นแบบลมสองแขน

-เส้นผ่าศูนย์กลางลูกยางกดบล็อค: Φ120mm

-แรงดันลมสูงสุด: 380 Kg

ส่วนของ บล็อค แม่พิมพ์

-ใช้ระบบแมนนวลใส่บล็อค

-ขนาดบล็อค200-830mm

-เส้นผ่าศูนย์กลางของบล็อค: Φ110mm- Φ350mm

ใบมีด

-ใบมีดสามารถปรับได้ 3 ทิศทาง มุมสูง มุมเงย มุมเข้า+มุมออก

-วิธีกดใบมีดแบบManual

-การเคลื่อนไหวของใบมีด: ±5mm

-แรงกดของใบมีด:10-180Kg

ถาดใสหมึกพิมพ์

-ลูกบล็อคจุ่มลงในน้ำหมึก

-ปรับความสูง-ต่ำของถาดแบบManual

-ความลึกของถาดสำหรับใส่สี:50mm

ส่วนการอบแห้ง

-แต่ละหน่วยการพิมพ์มีระบบทำความร้อนแยกการควบคุมอุณหภูมิ

-โครงสร้างตู้ :ตู้อบแบบปิด เพื่อความปลอดภัยสูงสุดมีเพียงช่องลมเล็กแนวนอน สำหรับให้ลมร้อนผ่านออกมาได้

-วิธีทำความร้อน:ฮีทเตอร์หลอด

-ควบคุมความร้อนด้วย กล่อง Temp control (Digital)

-ความยาวของตู้อบร้อน 800 mm

-ความยาวของตู้ลมเย็น 350mm

-มอเตอร์พัดลมเป่าให้ความร้อนตู้อบแห้ง กำลังไฟ 750W

-มอเตอร์พัดลม พัดลมเป่าให้ความเย็นสำหรับตู้อบแห้งเย็น:370W

ลูกกลิ้ง อลูมิเนียม

-ความยาวลูกกลิ้ง:830mm

-เส้นผ่าศูนย์กลางของลูกกลิ้ง: Φ80mm

ตัวดึงก่อนเข้าม้วน

เหมือนตัวปล่อยม้วนแต่ว่าใช้มอร์เตอร์ทอร์คในการดึงถุงให้ตรึง

-ลูกกลิ้งคู่ สำหรับดึงม้วนเข้ามา

-ควบคุมแรงตึงด้วยมอเตอร์ทอร์ค

-ควบคุมแรงกดทับด้วยระบบลม

ระบบในการกดลูกกลิ้ง

รายละเอียด

-เส้นผ่าสูนย์กลางของลูกกลิ้งเหล็ก: Φ112mm (โครเมียมชุบ)

-เส้นผ่าศูนย์กลางของลกกลิ้งยาง: Φ100mm, ยาง68-72Shore

-แรงกดของลูกกลิ้ง:350Kg

ส่วนของการเก็บม้วน

โครงสร้าง

-แบบแขนเดี่ยว

-ตัวเก็บม้วนใช้มอเตอร์ทอร์ดในการเก้บม้วน

-ความตึงควบคุมโดย โหลดเซลล์

รายละเอียด

-การเก็บม้วนเส้นผ่าศูนย์กลางไม่เกิน:700mm

-ความกว้างสุดของม้วนฟิลม์: 800mm

-การปรับแนวนอนซ้ายและขวา: ±20mm

-Air Shafts 1 ชิ้น: Φ76mm(3นิ้ว)

-โหลดเซลล์ 1ชุด โหลดเซลล์สำหรับควบคุมมอเตอร์ ทอร์ดโดยเฉพาะ

โครงส้างเครื่องหลักและการขับเคลื่อน

-กระปุกเกียร์แบบครัชใช้ลมในการเปิด-ปิดสายพานขับเคลื่อน

รายละเอียด

-มอเตอร์หลัก :4KW

-มอเตอร์หลักอินเวอร์เตอร์ :Yaskawa Japan 4KW

-เส้นผ่าศูนย์กลางเกียร์เพลา: Φ40mm

โครงสร้างตัวเครื่อง

-ตัวเครื่องทำจากเหล็กโลหะผสมมีความแข็งแรงสูง(เหล็กหล่อ)

-ความหนาของกรอบ:60mm

-ความกว้างของกรอบ:400mm

-เส้นผ่าศูนย์กลางเพลา 40มิลลิเมตร

-ความกว้างแต่ละสี:900mm

แสงสว่าง

อิเล็กทรอนิกหลอดไฟประหยัดพลังงาน

อุปกรณ์ทีมากับเครื่อง

ลำดับ

ชื่อ

สเปค

จำนวน

1.

ชุดเครื่องมือ



1ชุด

2.

เพลาใส่บล็อค

Φ70mmแบบมาตรฐาน

3ชุด

3.

ลูกยาง

800mm

3ชุด





400mm

3ชุด

4.

ถาดสี

890mm

3ชุด





490mm

3ชุด

5.

ที่กวนสี



            6ชุด

รายการอุปกรณ์

1.มอเตอร์หลัก

1ชิ้น

Siemens  5.5KW inverter

2.อินเวอร์เตอร์หลัก

1ชิ้น

Yaskawa

3.ฟีดมอเตอร์/มอเตอร์ทอร์ด

1ชิ้น

แรงบิดมอเตอร์ 16N.M

4.มอเตออร์ทอร์ดเก็บม้วน

1ชิ้น

แรงบิดมอเตอร์ 25N.M

5.เบรคไฟฟ้า

1ชิ้น

50N.M

6.ครัชไฟฟ้า

1ชิ้น

25N.M

7.โหลดเซลล์

1ชุด

รุ่นZXT Model

8.เซกิตเบเกอร์,ระบบไฟฟ้า/จีน

Several

CHNT
