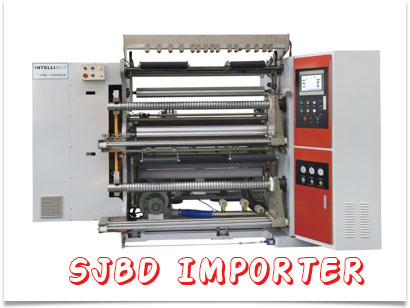

เครื่องสลิต รุ่น HTHS-1300CZ 500m/m |
ส่วนสำคัญหลัก
- ชนิดของฟิล์มที่ทำได้ BOPP, PET, PVC, MPET, MCPP ฯลฯ
- ความหนาของวัตถุดิบ. 20-200µ
- ความเร็ว. 500m/m
- เส้นผ่าศูนย์กลางด้านปล่อยม้วน. Ø800
- เส้นผ่าศูนย์กลางด้านเก็บม้วน. Ø580mm
- แกนกระดาษด้านปล่อยม้วน. 3” & 6”
- แกนกระดาษด้านเก็บม้วน. 3”
- ความกว้างม้วนที่ใส่ได้. 250-1250mm
- สลิตได้ความกว้าง. 50-1250mm
- ความแม่นยำ ≤ ±0.3mm
- ไกด์ จับขอบ จับเส้น
- ความแม่นยำของไกด์. ≤ ±0.3mm
- ที่ใส่มีด. 10ชุด
- พลังงานทั้งหมด. 15KW
- ไฟฟ้า 380V, 50HZ (สามสาย)
- แรงดันลม 6Mpa
- น้ำหนัก. 4400kgs
- มิติตัวเครื่อง. 3000x2400x1900mm ยาว*กว้าง*สูง
อุปกรณ์ในเครื่อง

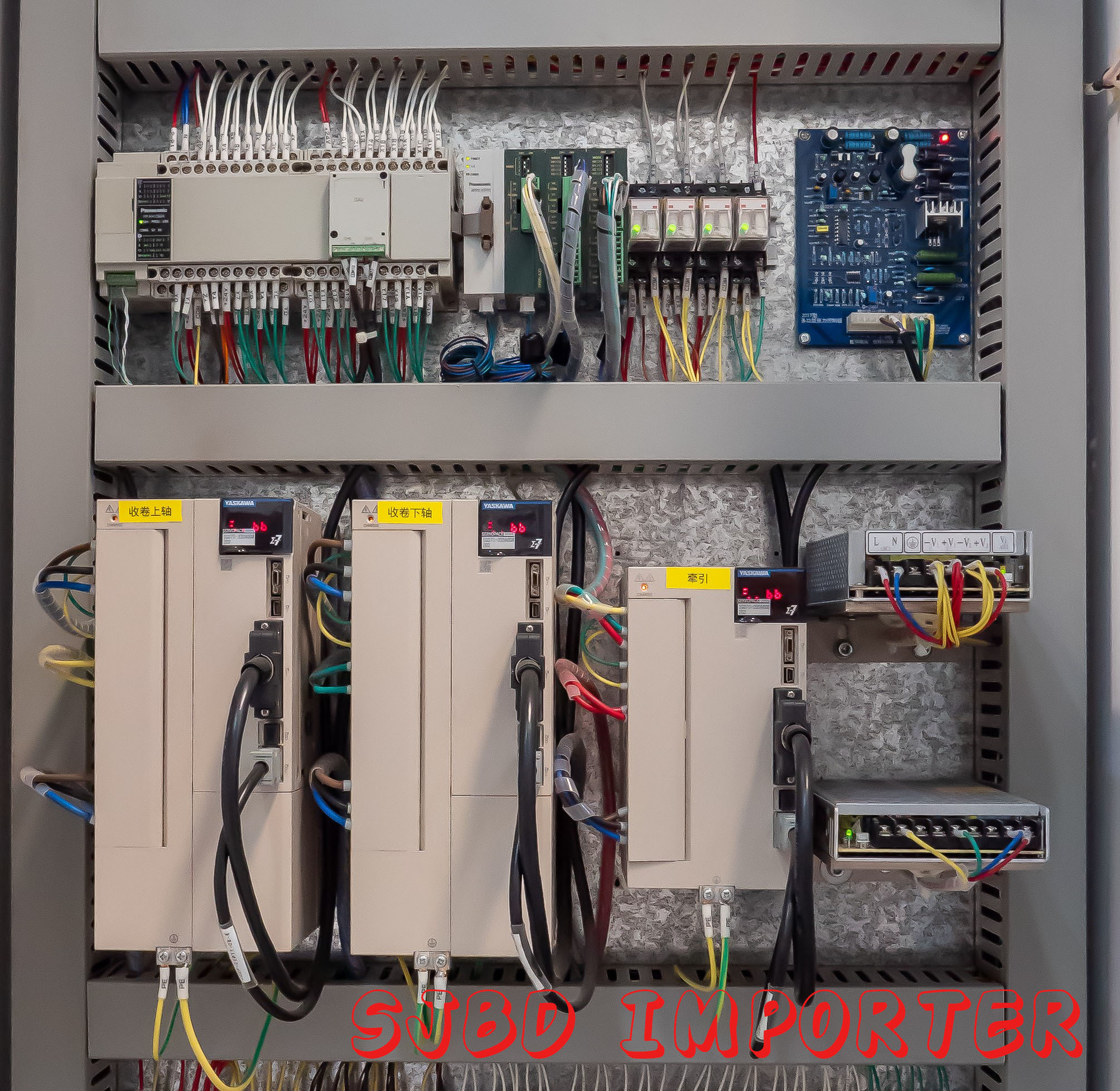

(Panasonic PLC +YASKAWA)
ส่วนของการปล่อยม้วน
- ใช้เพลาแอร์ชาร์ปในการใส่ม้วน เบรกไฟฟ้าควบคุมด้วย PLC มีโหลดเซลล์เป็นเซนต์เซอร์
- ส่วนยกม้วนใช้ระบบไฮโดลิก SMC Made in japanบังคับขึ้นลง สามารถใช้แกนกระดาษได้2ขนาด 3นิ้วและ6นิ้ว
- มีแท่นสำหรับตัดต่อม้วน พร้อมตัวกดแบบลม
- ใช้ไกด์แบบ CCD ควบคุม สามารถจับได้ทั้งขอบ และ เส้นสลิต ยี่ห้อ BST Germany
ส่วนของการดึงฟิมล์ FEED
- ใช้ลมในการกดทับฟิมล์ และขับเคลื่อนด้วยเซอร์โวมอเตอร์
- มีดสำหรับผ่าฟิมล์ เป็นแบบมีด. ทั้งหมด 20 เล่ม และควบคุมด้วย ลมในการยกขึ้นลง
- ใช้ระบบลมในการปล่อยเศษออก พร้อมตัวเก็บเศษ ปรับความเร็วด้วยลม
ส่วนเก็บม้วนฟิมล์

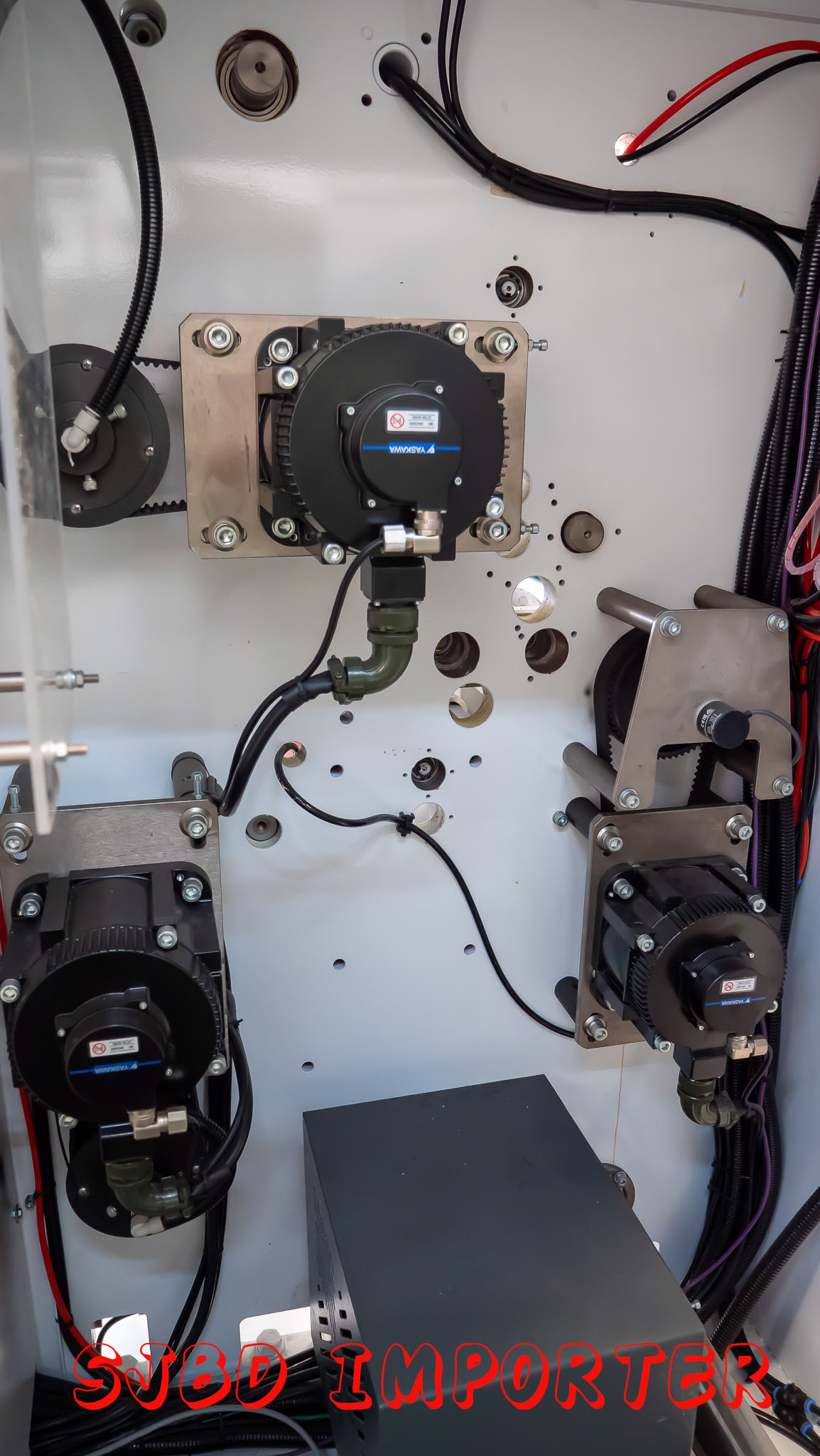

- ส่วนเก็บม้วนทั้งบนและล่างใช้เซอร์โวมอเตอร์ และใช้ ไดเวอร์เซอร์โวในการควบคุม

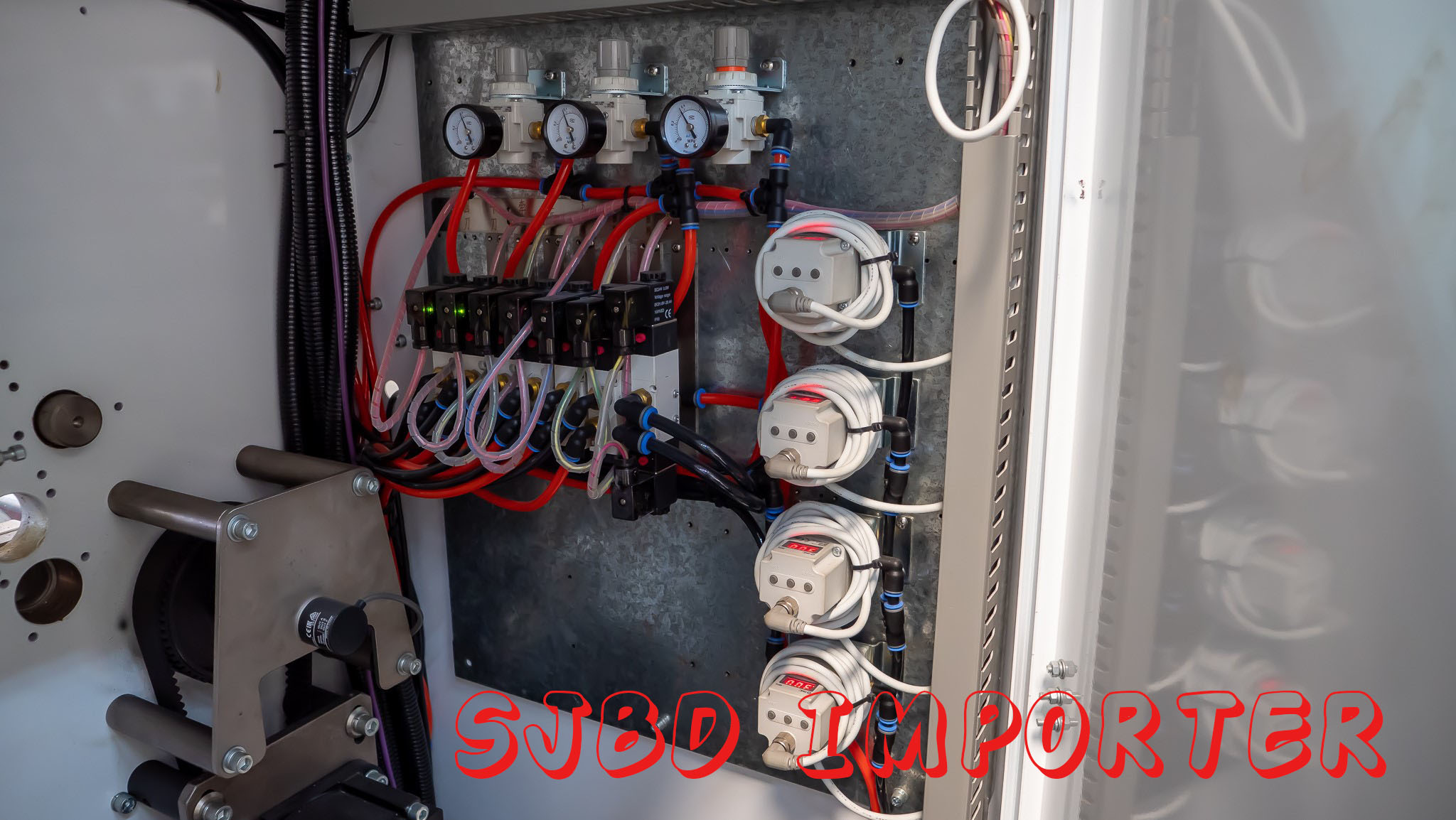

- ส่วนเก็บม้วนทั้งบนล่างใช้ลูกปืนแบบบังคับด้วยลมของ SMC ในการควบคุมลม
- ส่วนเก็บม้วนทั้งบนล่างใช้ลูกยางช่วยกดทับม้วน แบบความยาวเต็มควบคุมแรงกดทับด้วยลม
- ด้านเก็บม้วนติดตั้งแสงเลเซอร์มาให้สะดวกในการใส่แกนกระดาษและปักมีด

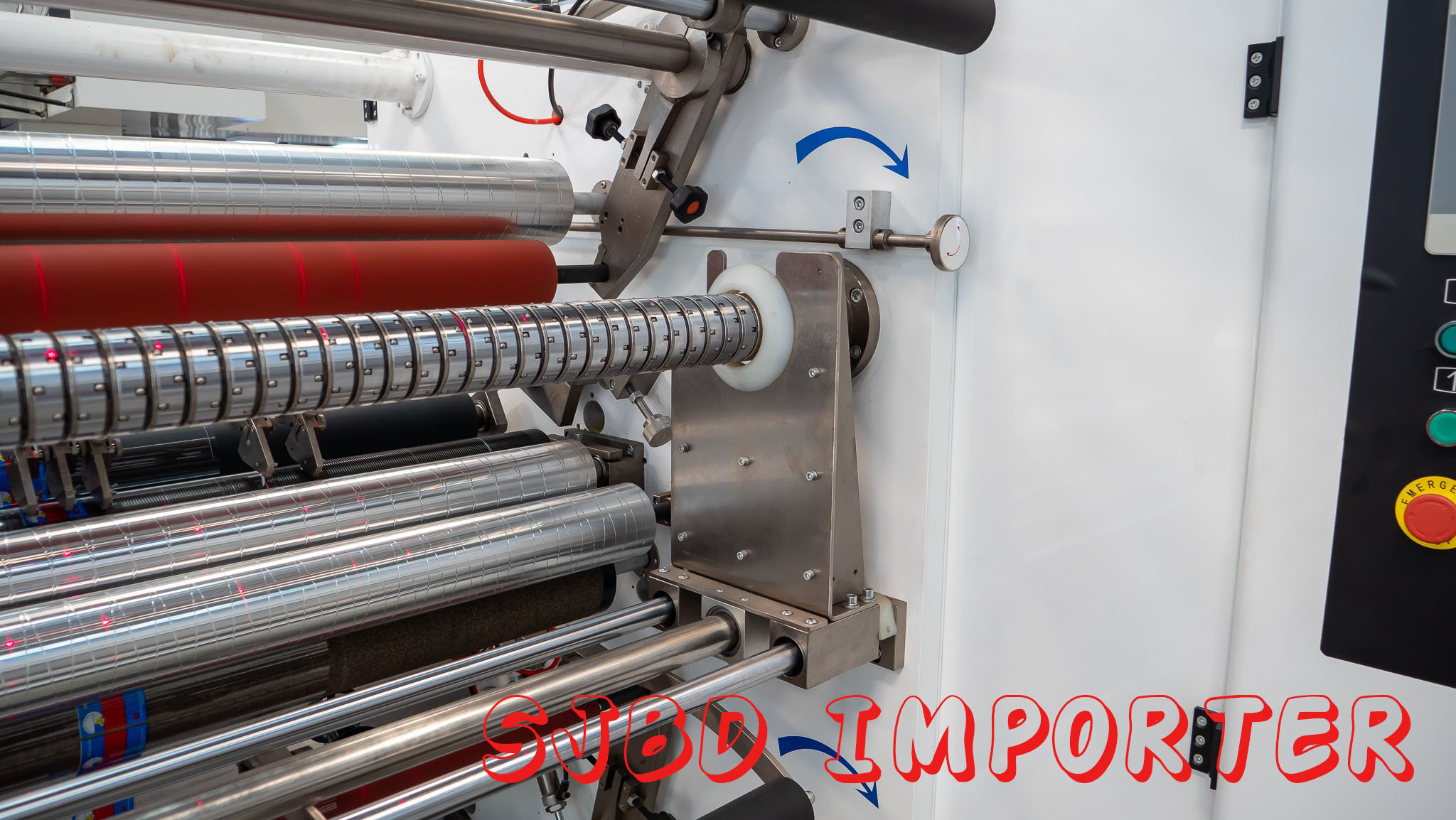

- ด้านเก็บม้วนมีแขนสำหรับเอาม้วนออก 2 แขน
- ระบบควบคุม เป็นระบบออโต้ ในการตั้งนับเมตร การตั้งให้หยุดหรือเตือนเมื่อม้วนใกล้หมดและหยุดเมื่อม้วนหมดแล้ว ใส่แค่ความหนาของฟิมล์ ไม่ต้อง reset ค่าเมื่อจะทำงานต่อ

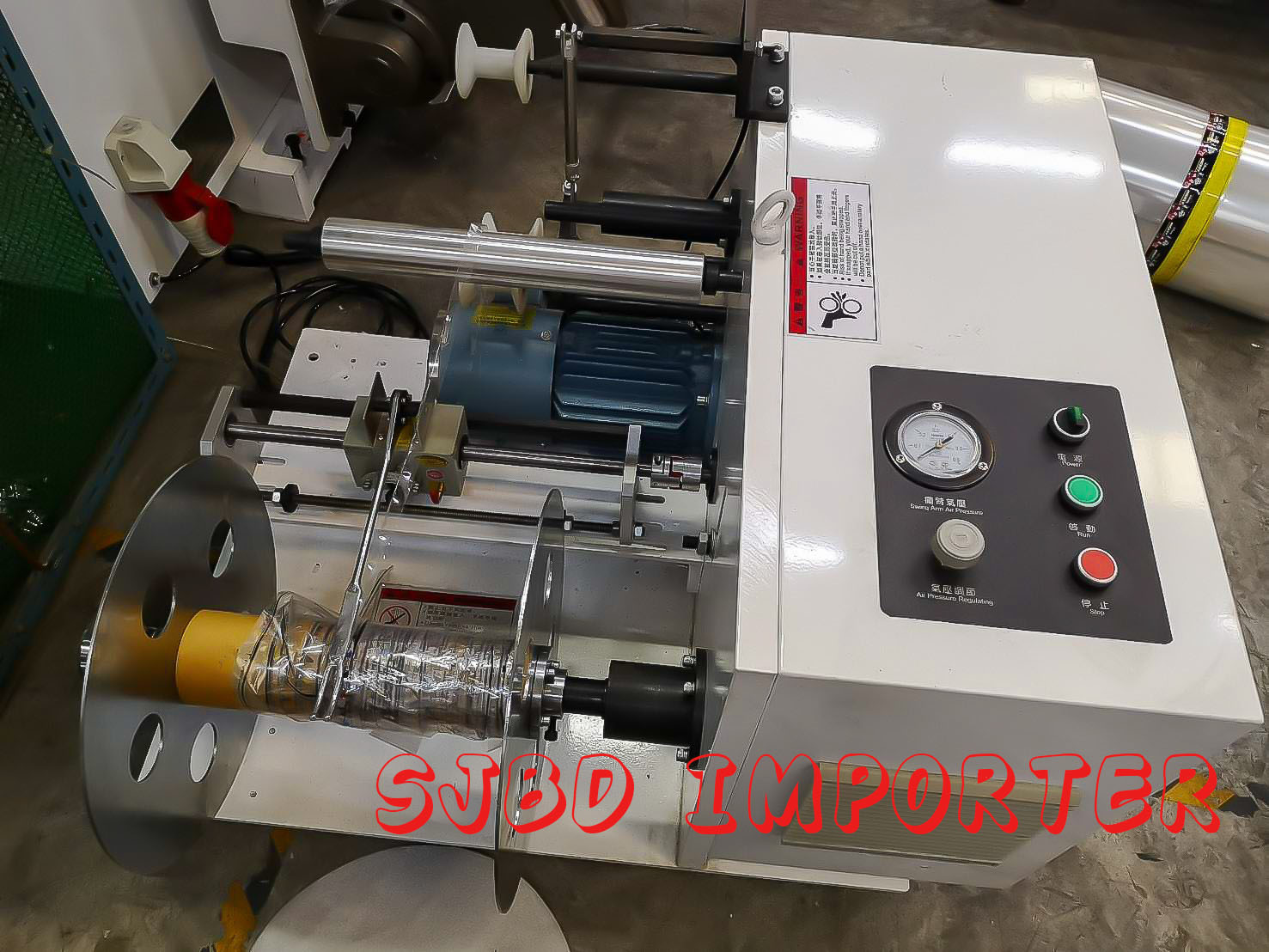

- ตัวเก็บเศษ ทำงานร่วมกับเครื่องสลิต ใช้ มอเตอร์ ABB และอินเวอร์เตอร์ YASKAWA
รายการอุปกรณ์
|
ลำดับ |
ชื่อ |
สเปค |
จำนวน |
ผู้ผลิต |
|
1 |
PLC |
C60R |
1ชุด |
Siemen |
|
2 |
จอทัสกรีน |
10นิ้ว |
1ชุด |
Weinwiew ไต้หวัน |
|
3 |
โหลดเซลล์ |
|
2ตัว |
Ningxia china |
|
4 |
ตัวขยายสัญญาณ โหลดเซลล์ |
|
1ตัว |
Ningxia china |
|
6 |
ตัวดึงม้วน ฟีด เซอร์โวไดเวอร์ |
3KW |
1ตัว |
YASKAWA |
|
7 |
ตัวดึงม้วน ฟีด เซอร์โวมอเตอร์ |
3KW |
1ตัว |
YASKAWA |
|
8 |
เพลาเก็บม้วน เซอร์โวมอเตอร์ |
4.4KW |
2ตัว |
YASKAWA |
|
9 |
เพลาเก็บม้วน เซอร์โวไดเวอร์ |
4.4KW |
2ตัว |
YASKAWA |
|
10 |
ซิลินอยส์ควบคุมแรงดันลม |
|
2ตัว |
SMC Japan |
|
11 |
ตัวปรับแรงลม |
|
2ตัว |
SMC Japan |
|
12 |
ไกด์ EPC Controller |
|
1ชุด |
BST Germany |
|
13 |
นิวเมติก |
|
|
Airtac taiwan |
|
14 |
ระบบไฟฟ้า |
|
|
ฝรั่งเศษ |
|
15 |
สวิตเปิดปิด และปุ่มกด |
|
|
china/french |
|
16 |
ลูกปืน |
|
|
NSK Japan |
|
17 |
เลเซอร์ |
|
|
จีน |
|
18 |
ตัวเก็บเศษ มอเตอร์ ABB inverter |
|
1ชุด |
YASKAWA |
|
19 |

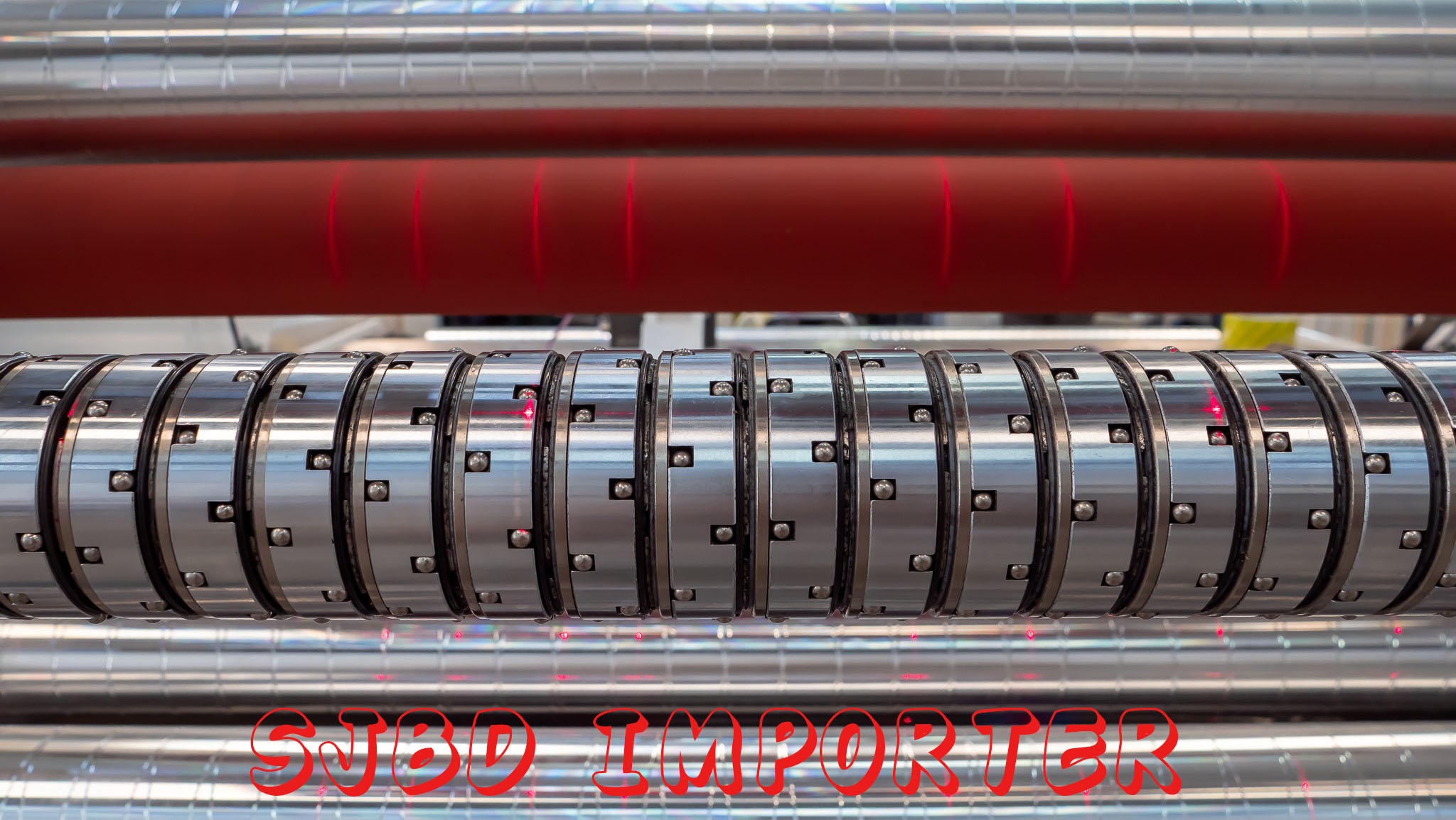

ลูกปืน ด้านเก็บม้วน บนล่าง |
|
|
ไต้หวัน |
|
20 |
เบรกไฟฟ้า 10Kg |
|
1ตัว |
Ningxia china |
|
21 |
ที่ใส่มีดผ่า |
|
10อัน |
ผลิตเอง |
|
22 |
ระบบไฮโดลิกสำหรับยกม้วน |
|
1ชุด |
SMC Japan |
อุปกรณ์ที่มาพร้อมเครื่อง
|
ลำดับ |
ชื่อ |
จำนวน |
ผู้ผลิต |
|
1 |
กล่องอุปกรณ์เครื่องมือ |
1 |
โรงงานแถมให้ |
|
2 |
สายพานทามร์มิ่ง |
2 |
จีน |

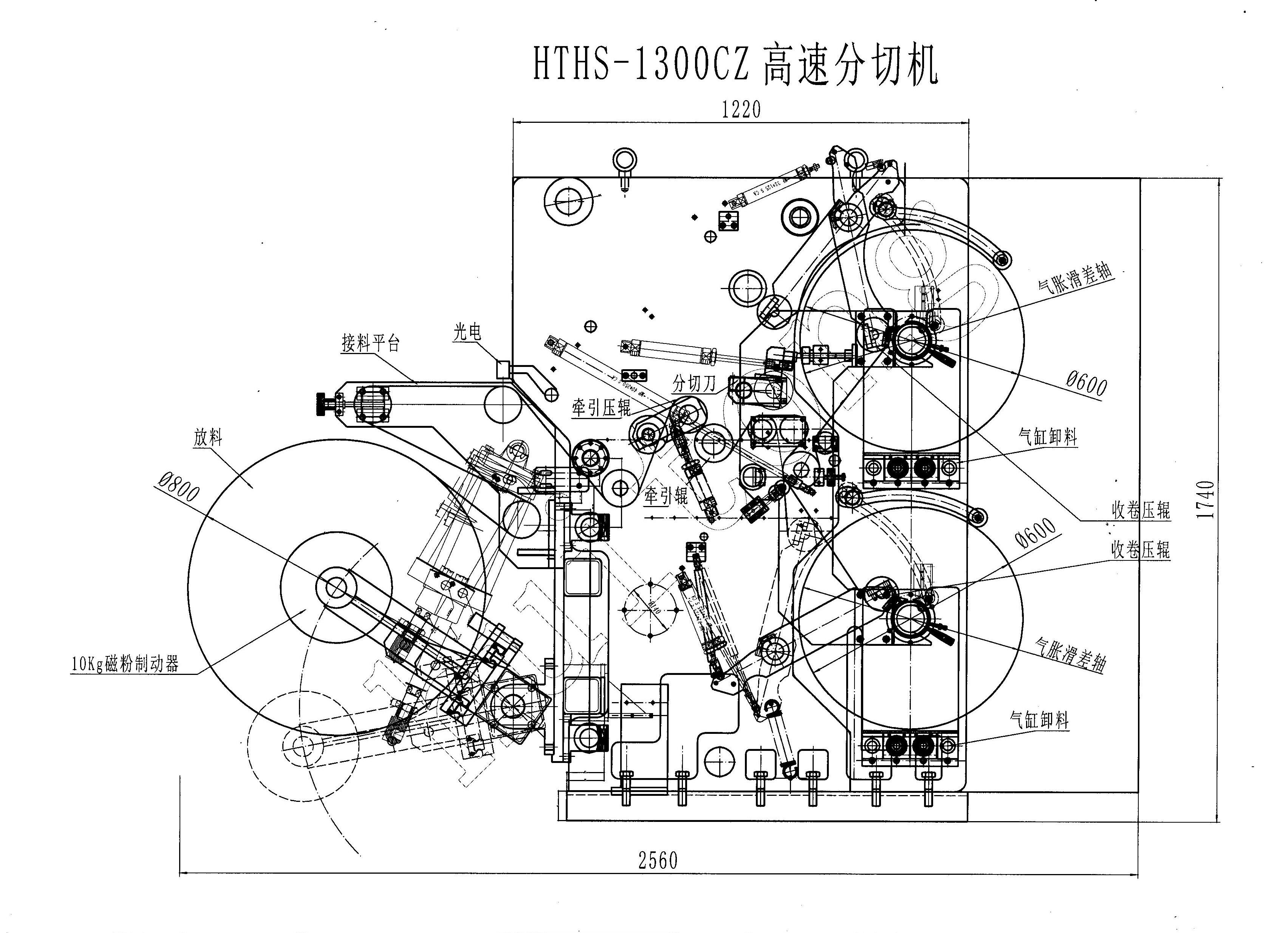

โครงสร้างเครื่องสลิตไฮสปีด
