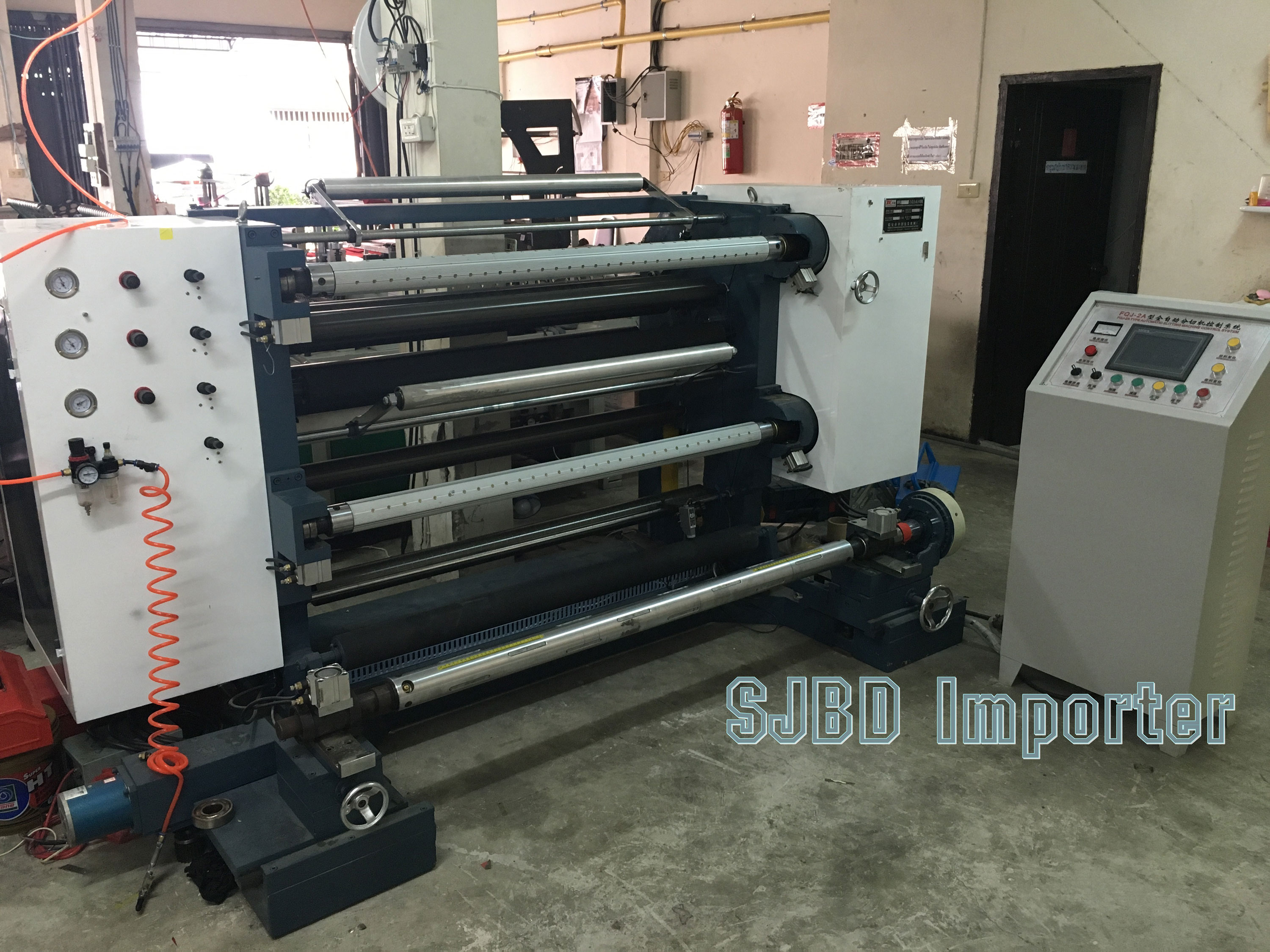

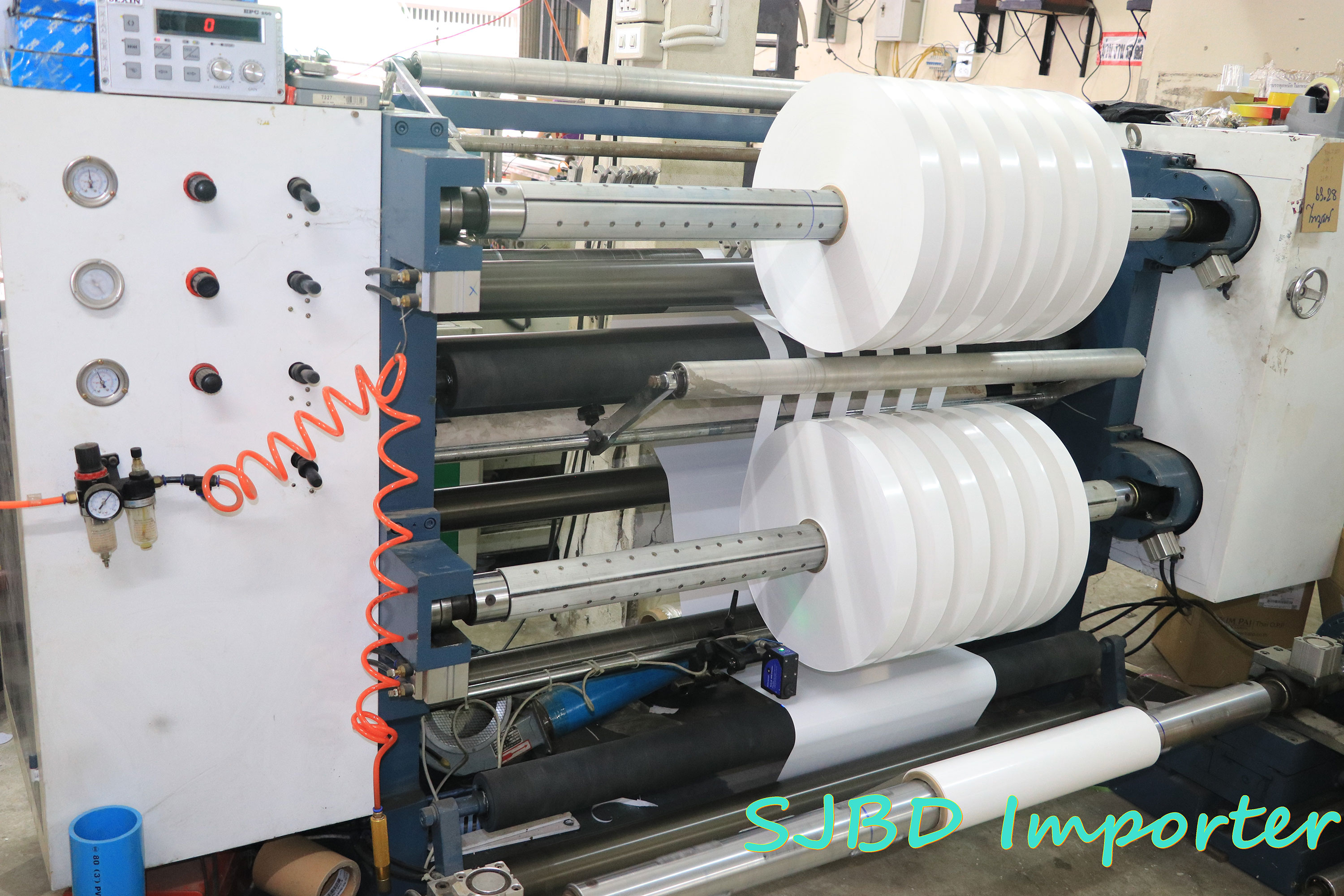

Slicer WFQ 1300



เครื่องสลิต WFQ 1300

HIGH SPEED HOSE BAG CUTTING MACHINE MODEL H8GN-450X2

ลักษณะพิเศษ

เครื่องเป็นแบบปล่อยม้วนและเก็บม้วนที่ฝั่งด้านหน้า

  1. วัตถุดิบที่สามารถผลิตได้ : BOPP , PET , CPP , PVC ,POF เป้นต้น
  2. สลิตได้กว้างสุด 1300 ( ปล่อยม้วน )
  3. ขนาดความโตตัวต่อม้วน : φ600mm
  4. ขนาดความโตตัวเก็บม้วน : φ450mm
  5. ขนาดที่สลิตได้ : 20 – 1300 mm
  6. ความเร็ว : 10 – 180 /min
  7. ความละเอียดของไกด์ไฟฟ้า :± 0.15 mm
  8. กำลังมอเตอร์ 5 KW
  9. น้ำหนักประมาณ : 5 Kg
  10. มิติของเครื่อง : 1400x2300z1400 mm (ยาว*กว้าง*สูง)
  11. ตัวเครื่องเป็นเหล็กหล่อ

รายละเอียดอื่นๆที่สำคัญ

  1. ตัวปล่อยม้วนฐาน1.ไกค์ติดกับตัวเครื่อง
  2. กระบอกปล่อยม้วน : φ 74 mm แอร์ชาร์ป 1 อัน (ใช้ φ 76 mm )
  3. ตัวปล่อยม้วนสามารถปรับซ้ายขวาได้ ในกรณีที่ตาแมวไม่สามารถเคลื่อนที่ได้
  4. แกนปล่อยม้วนมีตัวปลดและล็อกเพื่อการใส่ม้วนที่สะดวกลักษณะเชื่อมต่อกันระหว่างเบรกไฟฟ้าและแกนใส่ม้วน
  5. แกนปล่อยม้วนใช้เบรกไฟฟ้าขนาด 5 กิโล
  6. ฐานตัวปล่อยม้วนสามารถปรับระดับน้ำได้
  7. ไกค์ไฟฟ้าใช้มอเตอร์ไฟฟ้า : ( มอเตอร์  : 110TDY4 ) 1 ตัว   ตาแมวคอนเท็ค 1 ตัว

ระบบดึงม้วน

  1. ระบบดึงม้วนแบบลูกยางคู่ , มอเตอร์พาฟิล์มเป็นลุกยาง เพลากดเป็นลูกยางป้องกันการดึงฟรี
  2. เพลากดใช้ระบบลม
  3. ใช้มอเตอร์ 5 KW

ส่วนการสลิต

  1. ใช้มีดในการสลิตม้วน
  2. แขนจัดมีด 10 เล่ม
  3. แขนจัดมีด สามารถปรับระดับได้โดยพวงมาลัย มีลูกลิ้งที่แซะล่องรองรับ ล่องความกว้าง 1 มิลลิเมตร

HIGH SPEED HOSE BAG CUTTING MACHINE MODEL H8GN-450X2

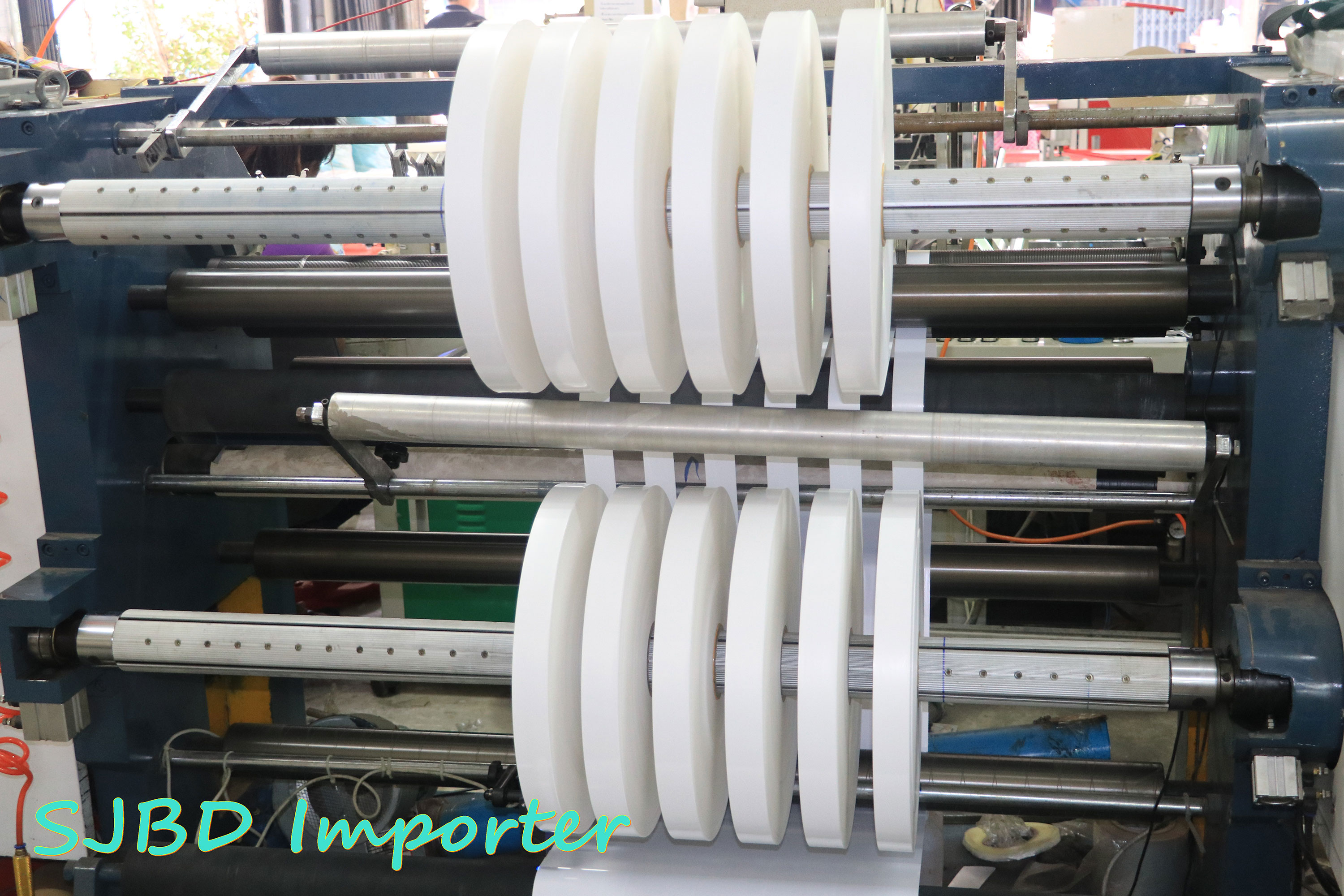

การเก็บม้วน

  1. ใช้สายพานทามมิ่งในการขับเคลื่อนพ่วงกับมอเตอร์หลัก

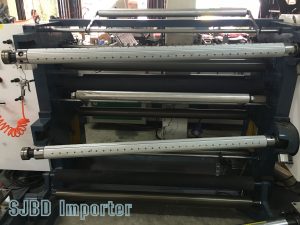

  2. ใช้แอร์ชาร์ปเป็นแผ่นแถวยาวแยกอิสระต่อกันในการเก็บม้วนซึ่งสามารถให้ตัวได้แม้จะสลิตฟิล์มขนาดเล็ก ขนาดของแอร์ชาร์ป φ 450 mm
  3. ควบคุมเบรกในการเก็บม้วนด้วยครัชไฟฟ้าแบบสองทิศทาง
  4. ครัชไฟฟ้าขนาด 10 kws
  5. ขนาดความโตม้วนในการเก็บม้วน :φ 450 mm
  6. ลูกกลิ้งเป็นแบบอลูมิเนียม
  7. ระบบควบคุมเป็นระบบคอมพิวเตอร์ กึ่งอัตโนมัติใช้ PLC ควบคุม ในระบบคอมพิวเตอร์ประกอบด้วย โปรแกรมควบคุมเบรกอัตโนมัติ , ตัวนับเมตร , การตั้งค่าความยาว โดยเมื่อถึงที่เราตั้งค่าไว้เครื่องจะหยุดอัตโนมัติ ไกค์ไฟฟ้ารวมอยู่ในชุดคอมพิวเตอร์ จอเป็นระบบทัสกรีน ปุ่มควบคุมที่ใช้บ่อยติดตั้งอยู่ภายนอก

อุปกรณ์

  • ไกด์ไฟฟ้า  พร้อมตาแมว
  • คอมพิวเตอร์ควบคุม  ทันสกีน PLC
  • เบรกไฟฟ้า 1 ตัว ขนาด 5 กิโล
  • ครัชไฟฟ้า 2 ตัว ขนาด 5 กิโล
  • ตัวปล่อยม้วน เก็บม้วน เป็นแบบลม ( ปล่อยม้วนธรรมดา 1 อัน )
  • ตัวทับม้วน เล็ก 2 ตัว ใหญ่ 1 ตัว
  • โบเวอร์เป่าเศษ 1 ตัว
  • โครงสร้างเหล็กหล่อ สามแผ่น ฐาน 1 ด้านข้าง 2
  • ขับเคลื่อน  สายพาน  สำหรับเมนมอเตอร์ และ สายพานสเต็ปสำหรับชุดครัช

HIGH SPEED HOSE BAG CUTTING MACHINE MODEL H8GN-450X2







สอบถามราคาเครื่องจักรและอุปกรณ์ต่างๆได้ที่

Tel: 02-4515197-8

Fax. 02-4515196

Email- sjbdimporter@gmail.com



การทำงานของเครื่องเครื่องสลิต WFQ 1300







การทำงานของเครื่องเครื่องสลิต
