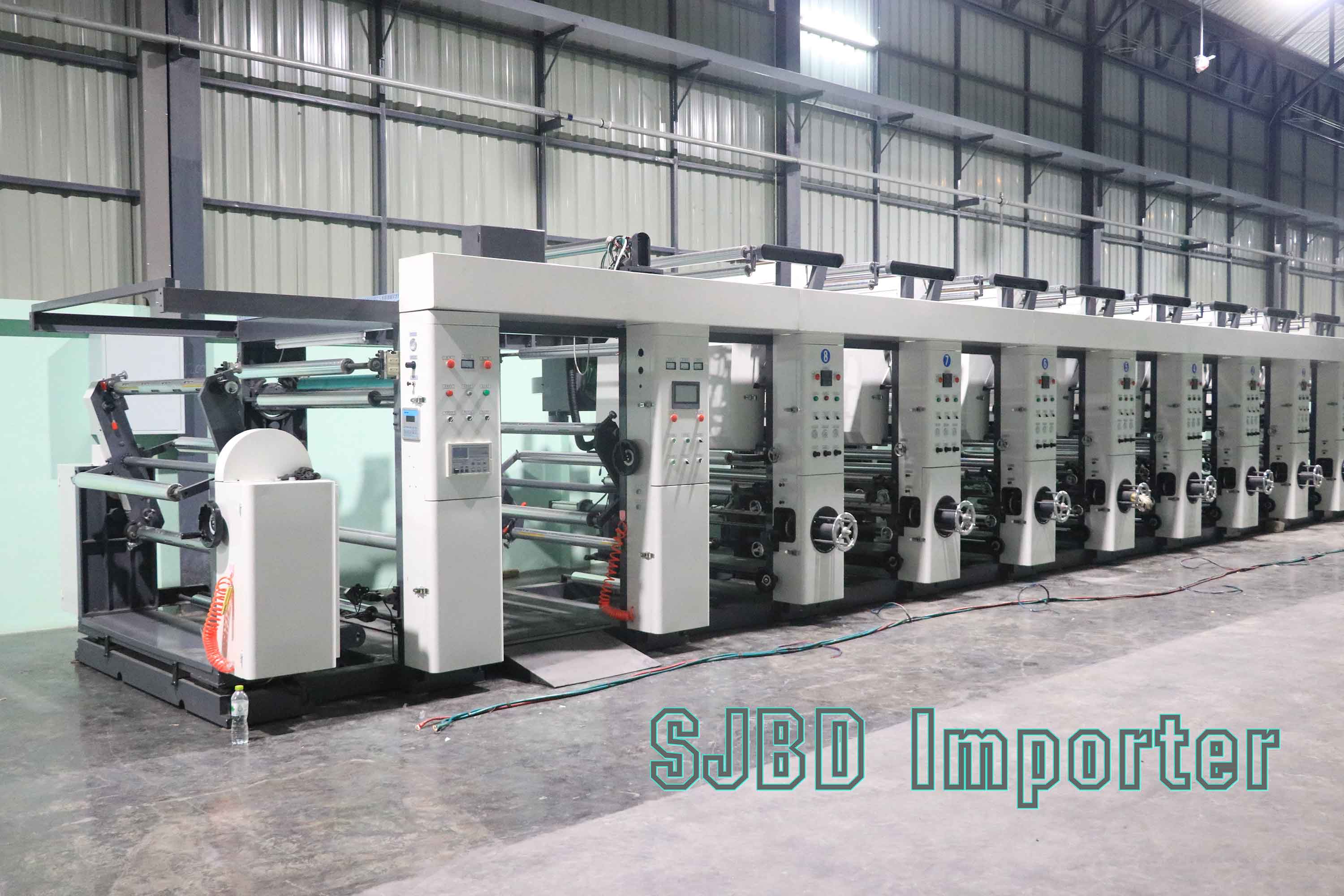

Printer Manual ASY 1100 8 colors

เครื่องพิมพ์ Manual ASY 1100 8 สี



Printer Manual ASY 1100 8 colors

ข้อมูลหลัก

  • การพิมพ์ : 8 สี 12 โครงสร้าง พิมพ์ด้านหน้าก่อนค่อยพิมพ์ข้างหลัง
  • ความกว้างการพิมพ์ : 1100 mm
  • ความเร็วเครื่อง : 110 mm/นาที
  • ความเร็วในการพิมพ์ : 80 m/นาที
  • เส้นผ่าศูนย์กลางบล๊อค :  Φ110 mm/~Φ 350 mm
  • ความแม่นยำ : แนวตั้ง ≤ ± 0.15 ( Manual )
    : ตามแนวนอน ≤ ± 0.15 ( Manual )
  • เส้นผ่าศูนย์กลางปล่อยม้วน : 600 mm
  • เส้นผ่าศูนย์กลางการเก็บม้วน : 600 mm
  • แกนกระดาษ : Φ 76 mm ( 3นิ้ว )
  • วิธีทำความร้อน : ระบบไฟฟ้า
  • ความดันลม : 0.8 MPa
  • มอเตอร์หลัก : อินเวอร์เตอร์ควบคุมมอร์เตอร์
  • ใช้กำลังไฟ : 98 KW
  • น้ำหนักเครื่องรวม : 13 ตัน
    มิติโดยรวม : 17000*3100*2400 mm ยาว*กวา้ง*สูง

วัสดุสำหรับการพิมพ์

  • OPP : 15~60 µm        BOPP : 15~60 µm
  • PET : 12~60 µm        CPP : 15~60 µm
  • PE : 30-60 µm           NY : 15~50 µm
  • PVC : 15~60 µm
  • และวัสดุหรือฟิล์มอื่น ๆคุณสมบัติการพิมพ์ที่คล้ายกันดังกล่าวข้างต้น

ส่วนประกอบหลัก

  • ตัวปล่อยม้วนที่1 และ2 อุปกรณ์เหมือนกัน

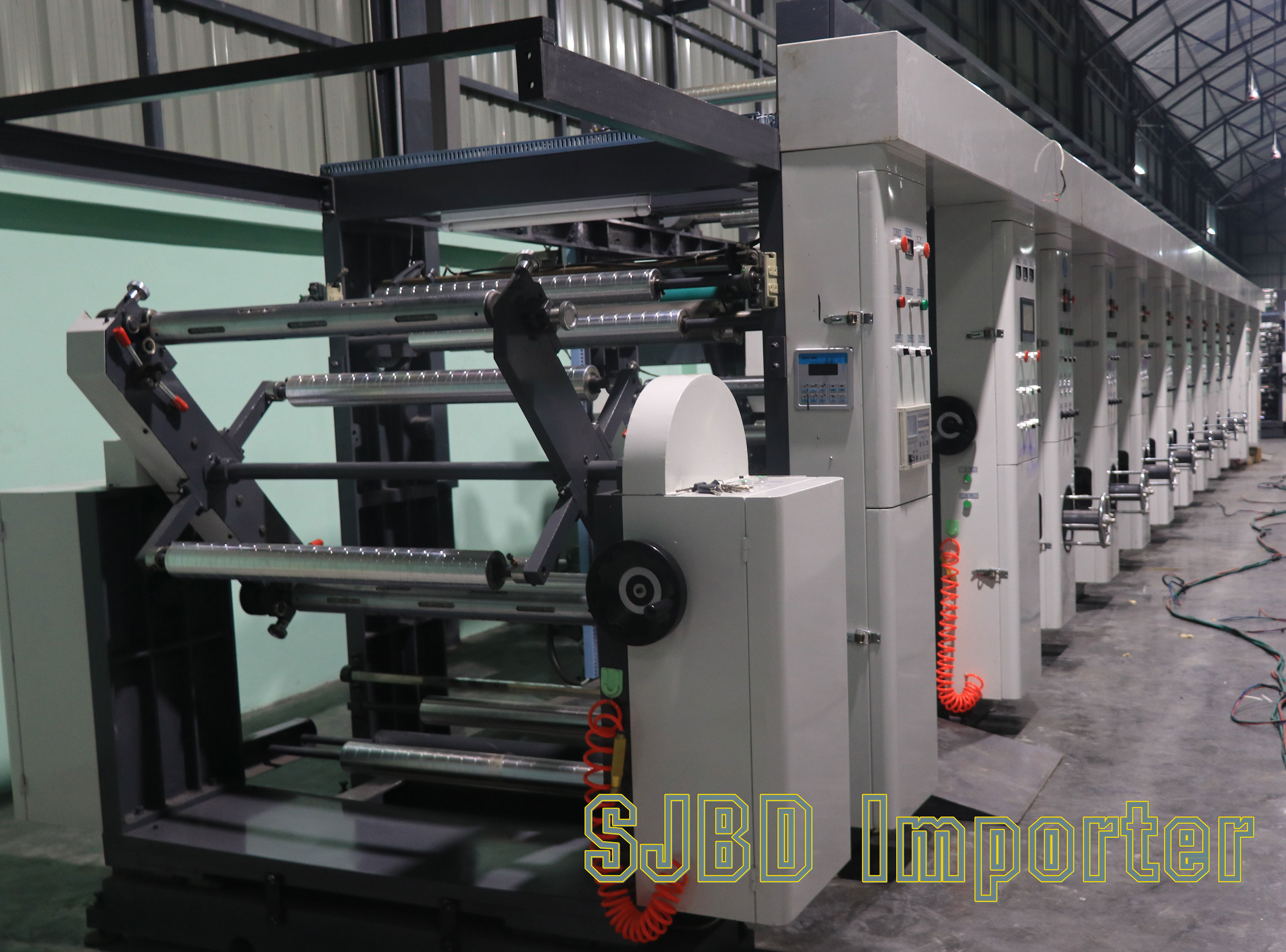

ส่วนของการปล่อยม้วน

  • แขนคู่แบบหมุนได้ เบรกไฟฟ้าควบคุม
  • การปล่อยม้วนควบคุมโดยอัติโนมัติผ่านโหลดเซลล์
  • ไกค์ไฟฟ้า โซโวอร์ ด้านล่าง ทั้งสองด้าน
Printer Manual ASY 1100 8 colors

รายละเอียด

  • ขนาดของม้วนปล่อย : 600 mm
  • ความกวา้งของเพลา : 1130 mm
  • การปรับซ้ายขวา : ± 20 mm
  • เบรกไฟฟ้า ( 1ชิ้น ) : 50 N.M
  • รอกขึ้นม้วน : 2 ชุด ( ตัวปล่อยทั้งสองด้าน )
  • โหลดเซลล์ : 2 ชุด
  • เพลาแอร์ชาร์ป 2 ชุด : 3 นิ้ว
  • ส่วนการปล่อยม้วน ( ตัวเก็บม้วนที่ 1และที่2 เหมือนกัน )

ส่วนของการดึงม้วนฟิล์ม

โครงสร้าง

  • ลูกกลิ้งคู่ประกอบด้วยลูกกลิ้งเหล็กและลูกกลิ้งยาง
  • การรักษาความตึงในการดึงมีครัชไฟฟ้าในการบังคับ
  • ระบบการบีบอัดลูกกลิ้ง ใช้ลมในการบังคับ

รายละเอียด

  • เส้นผ่าศูนย์กลางของลูกกลิ้งเหล็ก : Φ 110 mm ชุบโครเมียม
  • เส้นผ่าศูนย์กลางของลูกกลิ้งยาง :  Φ 120mm , ยาง 68 – 72 Shore
  • แรงกดลูกกลิ้งสูงสุด : 350 Kg

ส่วนของการพิมพ์

โครงสร้างของการพิมพ์

  • ระบบลูกปืนส่งผ่านเข้าไปในเพลาโดยตรง ลูกยางกดบล็อคใช้ลูกปืนง่ายต่อการเปลี่ยนลูกยาง
  • ลูกยางกดบล็อคเป็นแบบลมอัดสองแขน
  • เส้นผ่าศูนย์กลางลูกยางกดบล็อค : Φ 120 mm
  • แรงดนัลมสูงสุด : 380 Kg

ส่วนของบล็อคแม่พิมพ์

  • ใช้ระบบลมอัดบล็อคเข้า
  • ขนาดบล็อค : 300-1150 mm 300 ใช้ข้อต่อตัวยาวช่วย
  • เส้นผ่าศูนย์กลางของบล็อค : Φ 110 mm –  Φ 350 mm

ระบบใบมีดปาดสี

-ใบมีดสามารถปรับได ้3 ทิศทาง มุมสูง มุมเงย มุมเขา้+มุมออก
-วธิีกดใบมีดแบบManual
-การเคลื่อนไหวของใบมีด: ±5mm
-แรงกดของใบมีด:10-180Kg

ถาดใสหมึกพิมพ์

  • ลูกบล็อคจุ่มลงในน้ำหมึก
  • ปรับความสูง -ต่ำ ของถาดแบบ Manual
  • ความลึกของถาดสำหรับใส่สี : 50 mm

ส่วนการอบแห้ง

  • แต่ละหน่วยการพิมพ์ระบบทำความร้อนแยกการควบคุมอุณหภูมิ
  • โครงสร้างตู้ : ตู้อบแบบปิด เพื่อความปลอดภัยสูงสุดมีเพียงช่องลมเล็กแนวนอนสำหรับให้ลมร้อนผ่านออกมาได้
  • วิธีทำความร้อน : ฮีทเตอร์หลอด
  • ควบคุมความร้อนด้วยกล่อง Temp control (Digital)
  • ความยาวของตู้อบร้อน 800 mm
  • ความยาวของตูล้มเย็น 350 mm
  • มอเตอร์พัดลมเป่าให้ความร้อนตู้อบแห้งกำลังไฟ 750 W
  • มอเตอร์พัดลม พัดลมเป่าให้ความเย็นสำหรับตูอบแห้งเย็น : 370 W





Printer Manual ASY 1100 8 colors

ลูกกลิ้ง อลูมิเนียม

  • ความยาวลูกกลิ้ง : 1130 mm
  • เส้นผ่าศูนย์กลางของลูกกลิ้ง : Φ 80 mm

ตัวดึงก่อนเข้าม้วน

เหมือนตัวปล่อยม้วนแต่ว่าใช้มอร์เตอร์ทอร์คในการดึงถุง

  • ลูกกลิ้งคู่สำหรับดึงม้วนเข้ามา
  • ควบคุมแรงตึงด้วยมอเตอร์ทอร์ค
  • ควบคุมแรงกดทับด้วยระบบลม

ระบบในการกดลูกกลิ้ง
รายละเอียด

  • เส้นผ่าศูนย์กลางของลูกกลิ้งเหล็ก : Φ 112 mm (โครเมียมชุบ )
  • เส้นผ่าศูนย์กลางของลูกกลิ้งยาง : Φ 100 mm , ยาง 68 – 72 Shore
  • แรงกดของลูกกลิ้ง : 350 Kg

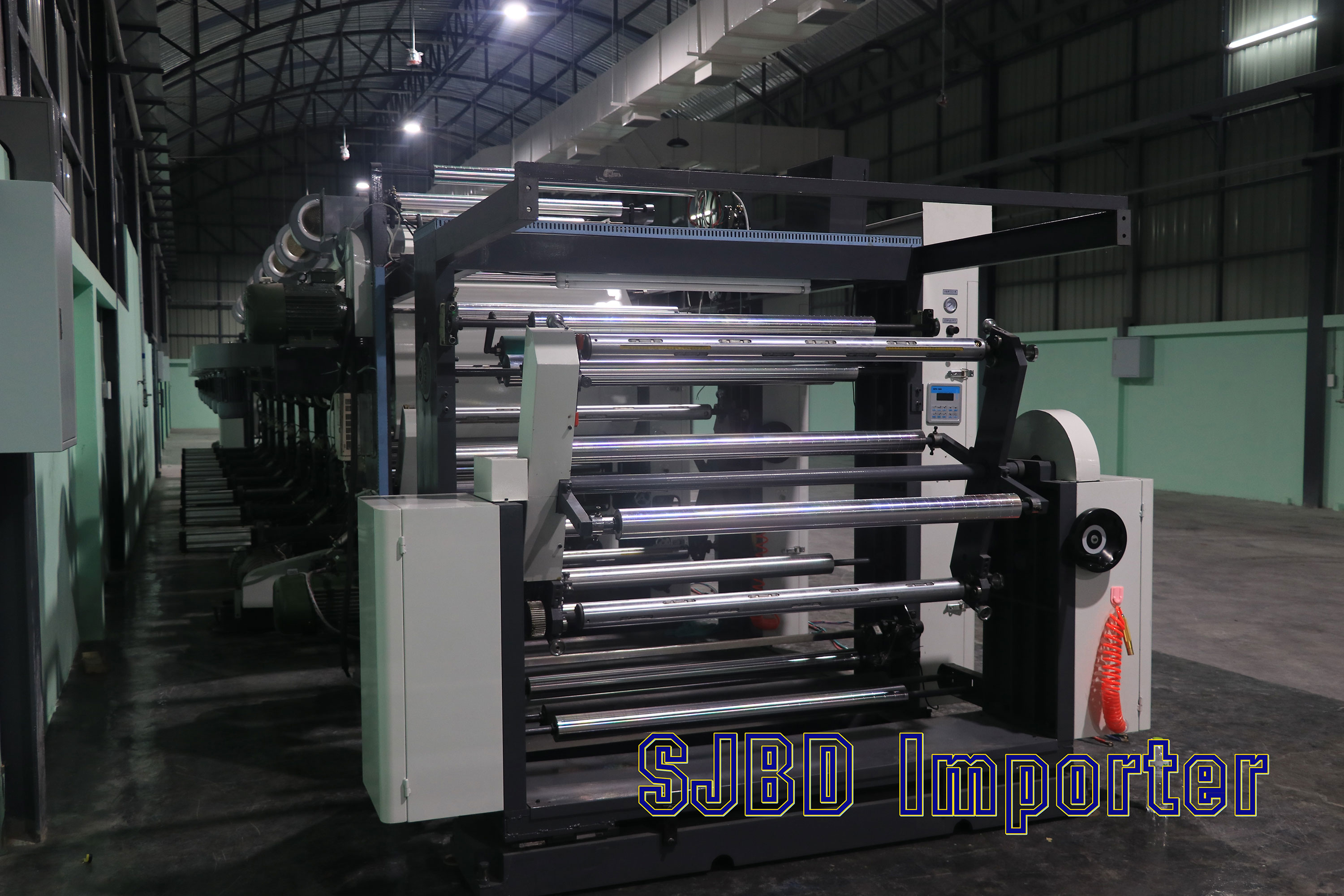

ส่วนของการเก็บม้วน

โครงสร้าง

  • แบบแขนคู่และหมุนวน
  • ตัวเก็บม้วนใช้มอเตอร์ทอร์ดในการเก็บมว้น
  • ความตึงควบคุมโดย PLCและหนา้จอสัมผสั
  • มีรอกไฟฟ้าส าหรับช่วยยกมว้นส าหรับตัวเก็บม้วน 2 ชุด

รายละเอียด

  • การเก็บม้วนเส้นผ่าศูนย์กลางไม่เกิน : 600 mm
  • ความกว้างสุดของม้วนฟิล์ม : 1130 mm
  • การปรับแนวนอนซ้ายและขวา : ±20 mm
  • Air Shafts 4 ชิ้น : Φ 76 mm (3นิ้ว )
  • PLC และหน้าจอสัมผัส : 1 ชุด

โครงสร้างเครื่องหลกัและการขับเคลื่อน

  • กระปุกเกียร์แบบครัชใช้ลมในการเปิด – ปิดสายพานขับเคลื่อน

รายละเอียด

  • มอเตอร์หลกั : 11 KW & 5.5 KW
  • มอเตอร์หลักอินเวอร์เตอร์ : Yasakawa Japan – 11 KW & 3.7 KW
  • เส้นผ่าศูนย์กลางเกียร์เพลา : Φ 40 mm

โครงสร้างตัวเครื่อง

  • ตัวเครื่องทำจากเหล็กโลหะผสมมีความแข็งแรงสูง ( เหล็กหล่อ )
  • ความหนาของกรอบ : 60 mm
  • ความกว้างของกรอบ : 400 mm
  • ความกว้างแต่ละสี : 900 mm

แสงสว่าง

  • อิเล็กทรอนิคหลอดไฟประหยัดพลังงาน
